DSZ型電液動扇形閘門
產品詳情
用途
本系列扇形閘門廣泛應用于建材、冶金、礦山、電力、化工、輕工、糧食等行業，是各類落料系統的卸料控制裝置。
結構特點
本閘門結構簡單，采用優質鋼板焊接而成，采用電液推桿驅動，運行平穩，故障率低，可以快速切斷料流。
1.DSZ-□A(B)-l型電液動扇形閘門

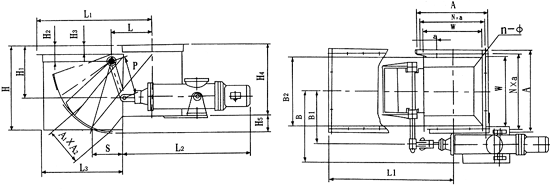

電液動扇形閘門（A、B型）及外形結構圖
2.DSZ-□A(B)-Ⅱ型電液動扇形閘門
結構特點
本系列電液動動扇形閘門直接將電液推桿固定在閘門本體上，避免了用戶在現場定位的煩惱，安裝簡便。
本系列電液動扇形閘門是根據建材行業作業時的特殊需要，用作水泥熟料庫除塵設備的理想卸料裝置。
本閘門在出料口設置了防塵罩，避免了灰塵飛揚；采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；閥體采用階臺結構，減少了料流沖擊；閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損。
適用介質 干燥粉塵
工作溫度 ≤150℃
卸灰量 6-90m3/h

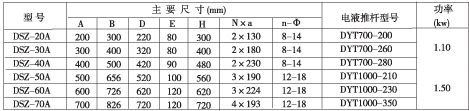

電液動扇形閥門技術參數表（A型）
注：DSZ-20A、DSZ-30A、DSZ-40A 底座向下安裝，DSZ-50A、DSZ-60A、DSZ-70A底座向上安裝。

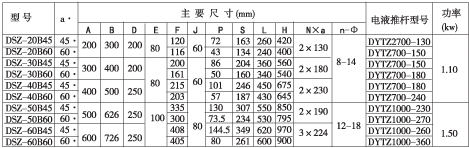

電液動扇形閥門技術參數表（B型）
注：本閘門（A型）、（B型）可按用戶要求設計制造
